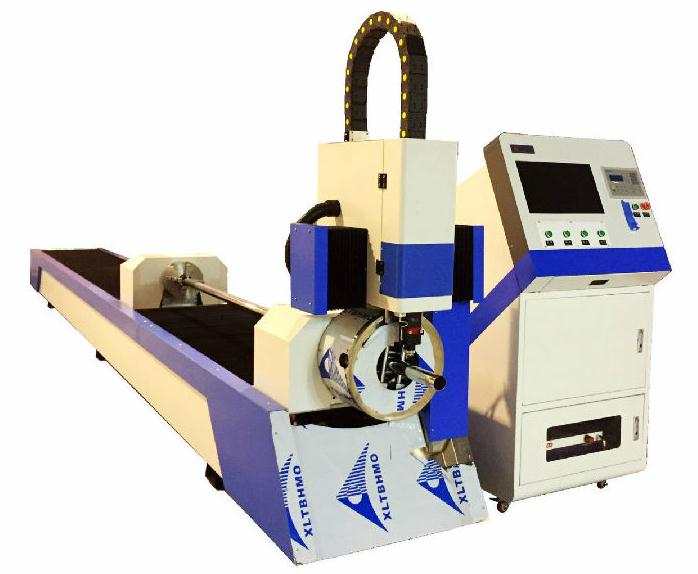

    首页 > 数控相贯线切割机 > 方管数控切割机
    • 数控相贯线切割机
    • 便携式相贯线切割机
    • 全自动激光切管机
    • 方管数控切割机

    产品摘要:

    知名品牌相贯切割机厂家,提供数控方管切割机-钢管/方管/圆管/槽钢/角铁/工字钢/H型钢/矩形管数控相贯线切割设备-方管数控切割下料设备-数控方管切割设备-方管等离子切割机-方管相贯线切割机-方管数控相贯线切割机-数控方管切割机价格等相贯线切割设备。


    产品描述

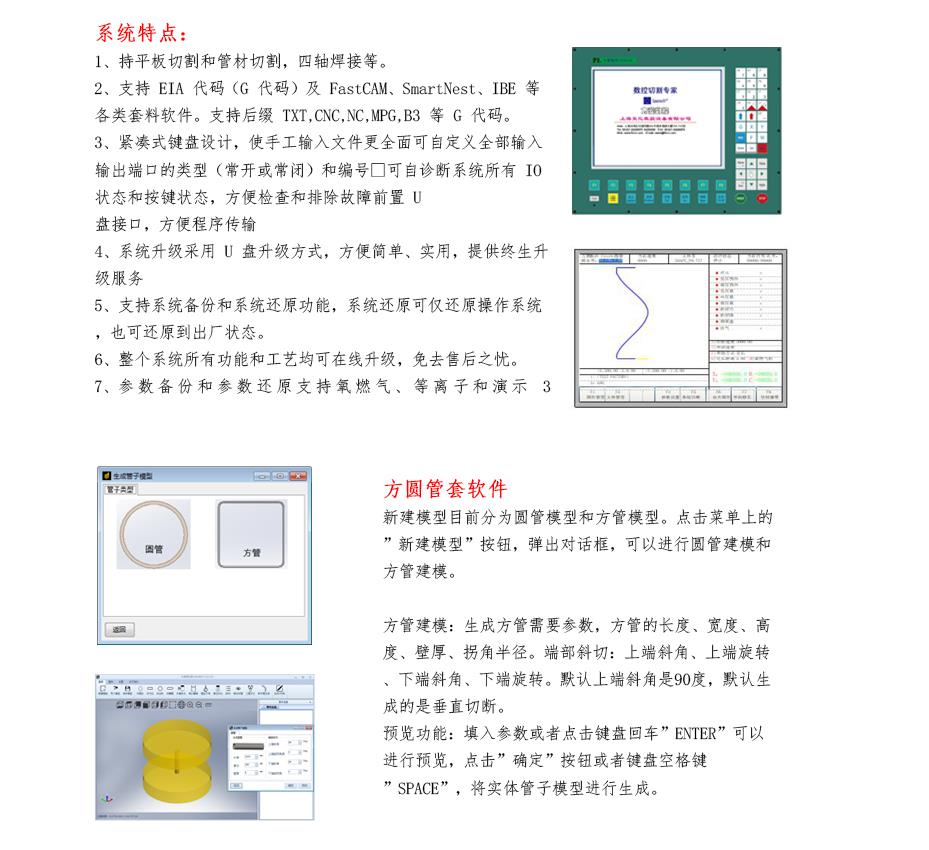

    知名品牌相贯切割机厂家,提供数控方管切割机-钢管/方管/圆管/槽钢/角铁/工字钢/H型钢/矩形管数控相贯线切割设备-方管数控切割下料设备-数控方管切割设备-方管等离子切割机-方管相贯线切割机-方管数控相贯线切割机-数控方管切割机价格等相贯线切割设备。本设备采用数字化控制,设备控制轴数有二至六轴等不同机型,可按用户需求配置;本机除了系统自带强大编程功能之外,还可以与其他专业建筑结构设计软件结合,实现CAD/CAM功能?;鹧媲懈羁刹捎醚跗?燃气模式,燃气采用乙炔、丙烷、液化气等,切割厚度范围广;等离子切割采用压缩空气,速度快,效率高。

    编号

    项     目

    参     数

    1

    切割方管、圆管

    方管200*200mm;圆管300mm;还可加工槽钢/角铁

    2

    切割方式

    等离子

    3

    等离子切割管壁厚度

    1~10mm(可?。?nbsp;

    4

    有效切割工件长度

    6000mm(可选12000mm)

    5

    切割速度

    100~2500mm/min

    6

    移动速度

    100~6000mm/min

    7

    轴数及运动范围

    X轴:卡盘箱推送管件水平移动轴行程12000mm

    Y轴:割炬径向移动轴行程200mm

    Z轴:割炬上升下降轴行程200mm

    C轴:卡盘带管件旋转轴360°自由回转

    C1轴:辅助支撑从动卡盘轴360°自由回转

    A轴:仿形、弧压检测上升下降行程200mm

    8

    切割长度精度

    ±2mm

    9

    切割精度执行标准

    按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB

    10

    卡盘性质

    手动或气动2爪联动自定心

    11

    等离子电源

    根据切割要求

    12

    辅助支撑

    1组

    13

    待割管重量

    ≦3000Kg

                                                 数控方管相贯线切管机前卡盘

    全行程夹持,不需要跟换卡爪;轴承座一体式安装减速机和电机,强度高,稳定性强;齿轮内置、防尘好,磨齿精度高、噪声小 。 满足圆管、方管、矩形管、扁管、工字钢、槽钢、U型管等各类异型管材的切割。

       1.320全行程 在15-320mm夹持范围内,无需更换卡爪位置,便捷自动化.

       2.一体式轴承座传动精度高、稳定性强。

       3.转动部分采用轻量化优化设计,在保证强度的前提下尽可能的减轻转动惯量,提高产品的响应速度。

       4.齿轮经过磨削及修缘处理,分度精度高,转动噪音??;

       5.主轴有通孔,可以后接通风或吸尘装置

       6.优化设计的同步机构,保证合理范围内夹持力不变;du特的加工及热处理工艺,保证同步机构具有定心精度高、夹持力大、使用寿命长、可靠性高等特点;

    数控方管切管机后卡盘

    四爪自定心卡盘(前后锁通用)

     1.直口连接

     2.标配一体式正反爪各一组

     3.高精度重复夹持

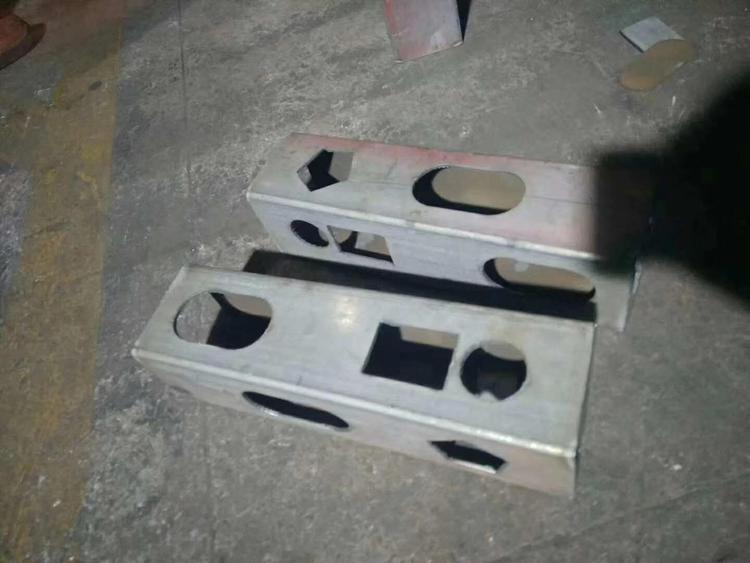

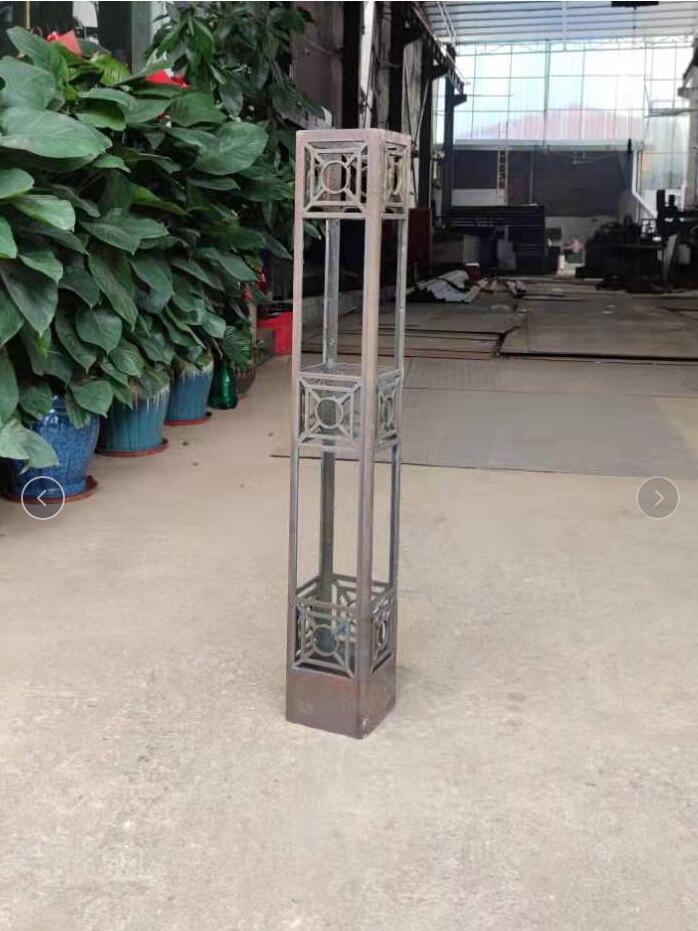

    切割样品:
