    白铁皮通风管道加工制作设备有哪些

    发表时间:2021-01-30 21:32:31

       通风管道加工设备有哪些?下面我们为大家介绍一下。
       1、送料设备:电动送料架,自动将通风管道板料输送至风管生产线上。
       2、压筋、较平设备:较平压筋机,该设备是对板料加工前的调整较平和压筋过程,防止产生废料。
       3、咬口设备:液压剪角机,该设备是对板料进行四个角的剪角工作,为下面的共板法兰成型工作作出准备。
       4、切断功能;该功能将板料从卷料脱离,进行下一步加工。
       5、输送设备:风管生产线配套滚料筒和输送板,将压筋完和剪角完的板料进行输送,去完成下面的共板法兰成型工作。
       6、共板法兰设备:共板法兰机和双机联动共板法兰机,主要功能是将完成准备工作的板料进行共板法兰成型工作,先是使用共板法兰机将板料一头进行共板法兰成型,然后再是双机联动共板法兰机将板料两边进行共板法兰成型工作。
       7、折弯成型设备:液压折弯机,将之前共板法兰成型后板料进行折弯成型,进行三次折弯成型工作,板料形成通风管道形状。

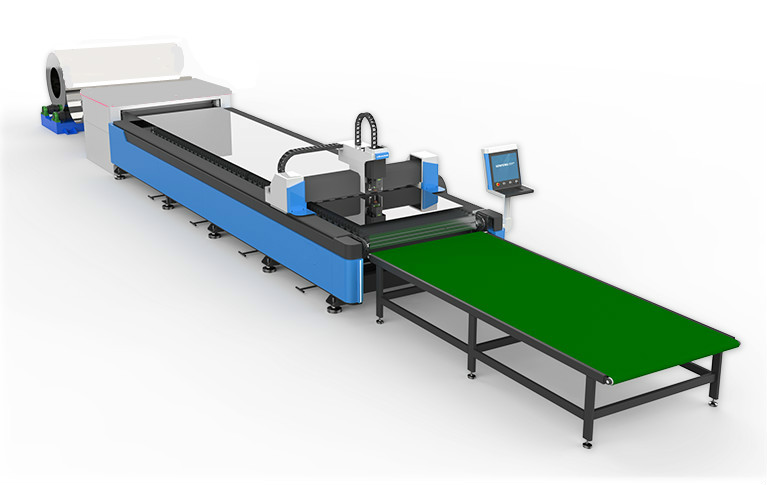

       8、异形件下料设备:全自动上下料风管激光切割机


       特点:

       1. 本设备自带卷材上料、校平、压筋、切断功能,不用另外配置二线,节省单独剪平板、人工上料工序,并自动按排版图所需长度送料(无需单独输入用料长度),省工省料。

       2. 联合上海交通大学开发的激光自动上料五轴控制软件,专为风管自动切割定制。传统激光切割需要选中单个切割代码切割,切割结束后需再选才能进行切割。我方软件可实现切割代码按顺序自动跳出,确认后自动上料并切割,切割结束后自动跳出下个切割代码。

       3. 割台采用多轴旋转圆盘设计,上料时减少板材和割台的摩擦,从而减少划伤。

    设备类型

    空跑速度(米/分钟)

    切割速度(米/分钟)

    1000瓦激光切割机

    60

    24

    1500瓦激光切割机

    60

    32

     4. 综述:本设备加一个人综合效率等于一条二线加二台激光加三个工人。


     主要配置:






    序号

    项目名称

    规格

    单位

    数量

    备注

    1

    料架


    1

    带2个料盘

    2

    校平压筋机

    1.25米

    1

    11轴

    3

    承料平台

    平台有效切割尺寸4米*1.5米

    1

    滚动圆盘切割平台,整机退火处理

    4

    激光头



    1

    瑞士RayTooLs

    5

    激光器



    1

    创鑫

    6

    数控系统(套)



    1

    上海交大

    7

    伺服电机



    3

    日本松下或日本安川

    8

    减速机



    3

    日本新宝

    9

    导轨



    1

    台湾上银

    10

    电磁阀



    2

    台湾亚德客

    11

    单项调节阀



    1

    台湾亚德客

    12

    自动清洁加油系统



    3

    武汉华宇诚数控

    13

    继电器



    3

    日本欧姆龙

    14

    变频器



    2

    台湾台达

    15

    编码器



    1

    日本欧姆龙

    16

    升降限位



    2

    日本欧姆龙

    17

    开关电源



    2

    台湾明纬

    18

    线缆



    1

    上海易初

    19

    水冷机组



    1

    汉立

    20

    电脑主机



    1

    工控机

    21

    液晶显示屏



    1

    高清触摸平板

    22

    无线键盘鼠标



    1

    罗技

    23

    定位精度




    0.02mm

    24

    1000W切割厚度




    碳钢板8mm,不锈钢4mm

    25

    1500W切割厚度




    碳钢板12mm,不锈钢5mm


    ?
